Acasă / Produs / Pompa de conductă / Pompa de conductă cu căptușeală verticală cu fluor vertical

Pompa de conductă cu căptușeală verticală cu fluor vertical Producători

Vizualizați produsele Contactaţi-ne
  • Pompa de conductă cu căptușeală verticală cu fluor vertical
Pompa de conductă

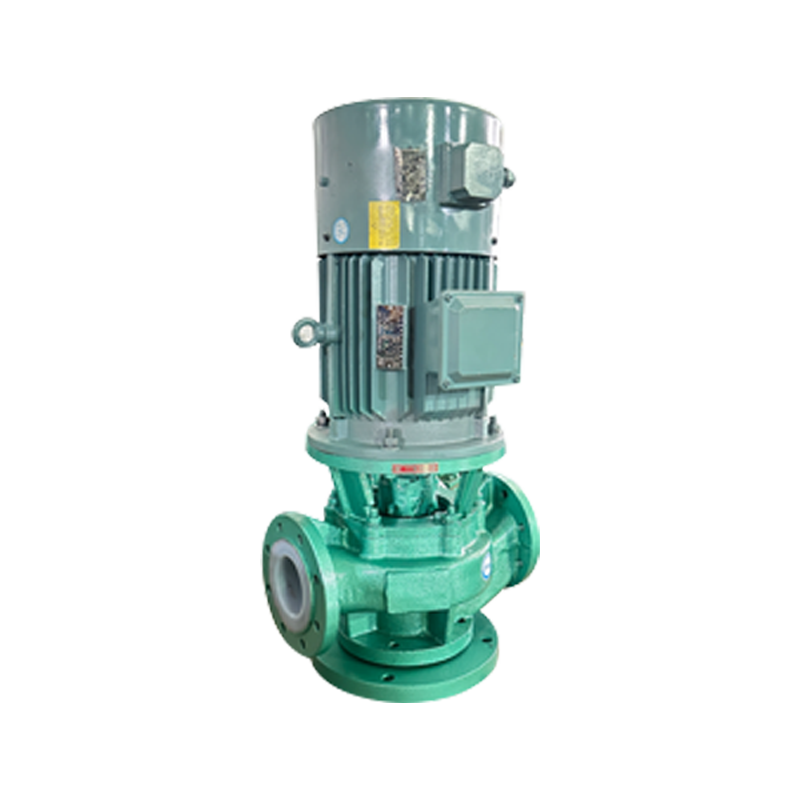

Pompa de conductă cu căptușeală verticală cu fluor vertical

Temperatura aplicabilă: -20 ° C ~ 150 ° C

Pompa de conductă căptușită cu fluor IHG-F este o structură verticală cu același diametru de intrare și ieșire și este situată pe aceeași linie centrală. Rotorul rotorului este conectat direct la arborele motorului, are o eficiență ridicată, economisire de energie și zgomot redus și poate echilibra eficient sarcina radială și axială generată de funcționarea pompei; Garnitura arborelui este confecționată dintr-un sigiliu mecanic de burdufuri externe avansate, inelul este confecționat din ceramică de alumină, iar inelul în mișcare este fabricat din material de umplere PTFE (special echipat cu alte materiale în funcție de condițiile speciale de muncă ale utilizatorilor), care este rezistent la uzură și cu rezistență la coroziune și are performanțe de sigilare bune, ceea ce crește eficient durata de viață a sigiliului mecanic; Structura simplă, întreținerea ușoară, amprenta mică, în repararea și înlocuirea rotorului, sigilii și alte părți purtate, nu este nevoie să îndepărtați conducta. Acest produs este utilizat pe scară largă în petrol, industria chimică, metalurgia, energia electrică, hârtia, desulfurizarea gazelor de ardere, îndepărtarea prafului, fibra sintetică farmaceutică alimentară și alte sectoare.

+ Contactaţi-ne + Descărcare catalog

Descriere produs

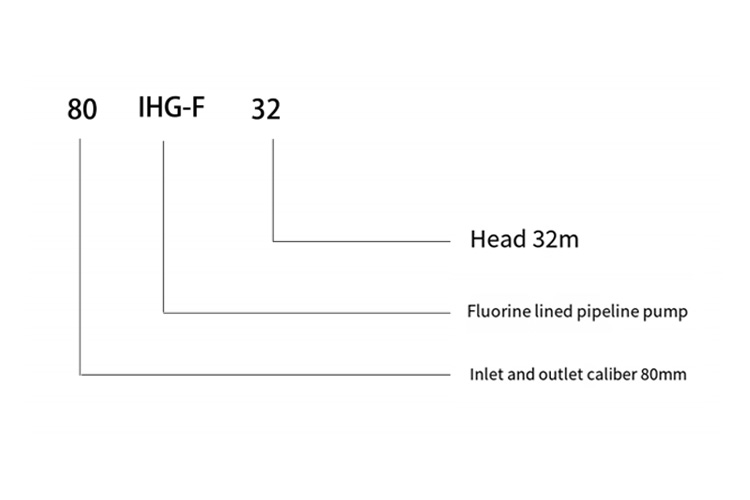

Structura IHG-F și materialul și modelul Sense

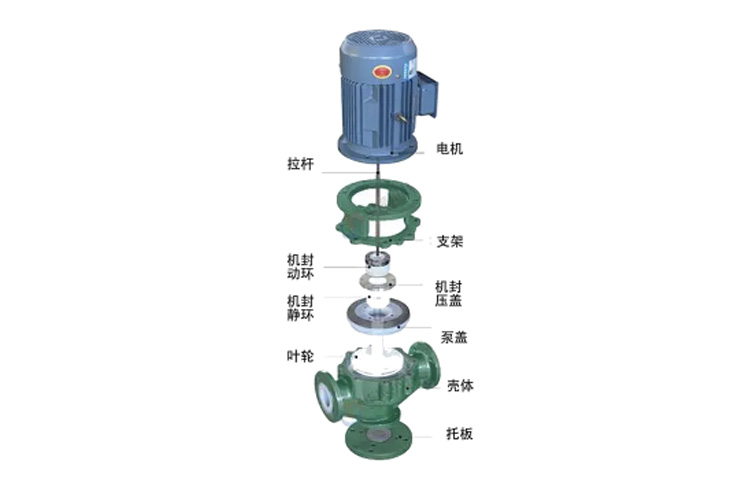

Structura și materialul

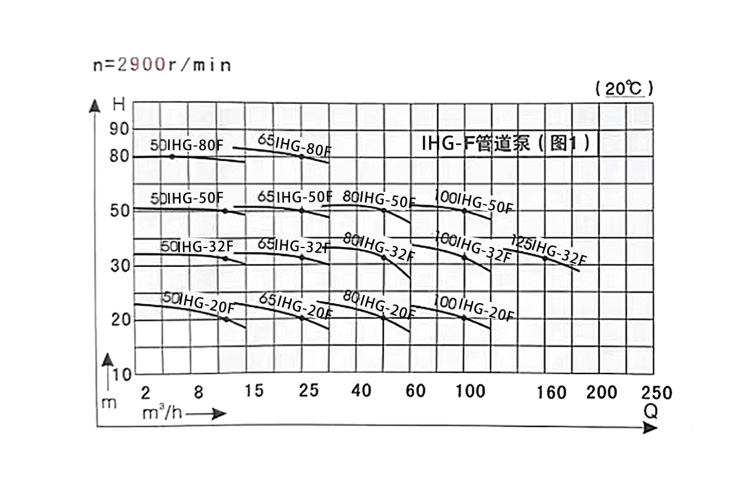

(n = 2900R/min) Diagrama curbei de performanță

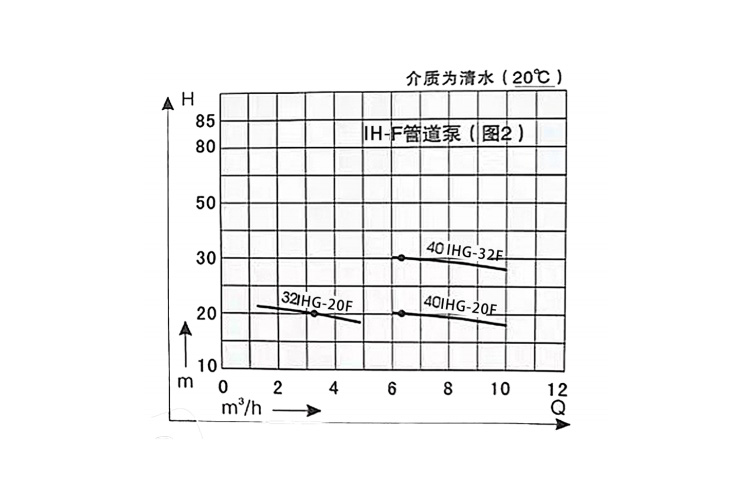

(n = 2900R/min) Diagrama curbei de performanță

Model și data tehnică

Model Flux
(m³/h) 		Pompa capului
(M) 		η
(%) 		Indemnizație de cavitație
m 		Introducere x ieșire
mm 		Putere
(kw) 		Greutate
(kg)
32IHG-20F 2 20.5 15 2.5 32 × 32 1.1 59
*3.2 20 22
5.5 18 24
40IHG-20F 8 20 31 2.5 40 × 40 1.5 50
*6.3 20 30
10 18 32
40IHG-32F 8 32 31 3.5 40 × 40 3 82
*6.3 32 30
10 30 32
50ihg-20f
7 		22
40 		3.5 50 × 50 2.2 84
*12.5 20 45
15 16 42
50ihg-32f 33 33 3.5 50 × 50 4 88
*12.5 32 45
15 30 45
50ihg-50f 7 51 28 3.5 50 × 50 7.5 135
*12.5 50 40
15 49 48
50ihg-80f 7 80 20 5 50 × 50 11 180
*12.5 80 30
15 77 38
65IHG-20F 15 22 47 3.5 65 × 65 3 83
*25 20 52
35 16 57
65IHG-32F 15 33 38 3.5 65 × 65 5.5 118
*25 32 47
35 30 57
65IHG-50F 15 52 30 3.5 65 × 65 11 178
*25 50 45
35 46 42
65IHG-80F 15 82 30 3.5 65 × 65 18.5 220
*25 80 42
35 72 44
80IHG-20F 35 22 42 4 80 × 80 5.5 126
*50 20 55
60 18 60
80IHG-32F 35 33 45 4 80 × 80 11 180
*50 32 50
60 27 39
80IHG-50F 35 52 43 4 80 × 80 18.5 220
*50 50 55
60 45 43
100ihg-20f 65 22 57 4.5 100 × 100 11 192
*100 20 60
120 17 63
100ihg-32f 65 35 57 5 100 × 100 18.5 240
*100 32 62
110 26 65
100ihg-50f 65 51 54 5 100 × 100 30 340
*100 50 60
120 43 48

Instolați/flanșează

Model Ospect și dimensiuni montante Dimensiunea flanșei de intrare Dimensiunea flanșei de ieșire
H h L f W T A n-φd C.. e n-φd a b C e n-φd
32IHG-20F 545 125 320 20 130 80 230 4-φ18 32 20 4-M16 140 100 35 20 4-M16
40IHG-20F 580 125 320 20 130 80 230 40 21 150 110 40 21
40IHG-32F 650 135 340 20 130 80 230 40 21 150 110 40 21
50ihg-20f 615 145 330 20 130 80 230 50 21 165 125 40 21
50ihg-32f 670 145 340 20 130 80 230 50 21 165 125 50 21
50ihg-50f 755 150 424 25 160 100 280 4-φ20 50 21 165 125 50 21
50ihg-80f 910 148 440 25 160 100 280 50 21 165 125 50 21
65IHG-20F 695 155 340 25 160 100 240 65 21 8-M16 185 145 65 21 8-M16
65IHG-32F 725 155 380 25 160 100 240 65 21 185 145 65 21
65IHG-50F 870 160 420 25 160 100 240 65 23 185 145 65 23
65IHG-80F 980 165 470 25 180 150 300 66
00 		23 185 145 65 23
80IHG-20F 735 170 420 25 160 100 260 80 23 200 160 80 23
80IHG-32F 930 170 440 25 160 100 260 80 23 200 160 80 23
80IHG-50F 945 175 460 25 160 100 260 80 23 200 160 80 23
100ihg-20f 950 185 440 25 195 140 300 4-φ25 100 23 220 180 100 23
100ihg-32f 1020 210 470 25 195 140 300 100 23 220 180 100 23
100IHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Înțelegeți parametrii detaliați ai produsului
